Technická špecifikácia (obrázky sú len orientačné)

1, jednostranné hydraulický odvíjač
Funkcia	Funkciou tejto jednotky je rozobrať celý zvitok oceľového pásu a poskytnúť potrebné suroviny pre tvárniaci stroj

Nakladacia hmotnosť	Max. 8,0 ton/strana
kužeľové hlavy	Jedna kužeľová hlava

Typ konštrukcie kužeľovej hlavy	kombinácia klzákov, robustná a stabilná

Rozbaliť typ	Hydraulické rozširovanie

Materiál kužeľových hlavíc	Vreteno: 42CrMo, kovanie, celkové popúšťanie;
	Oblúková doska: 45# celkové temperovanie
	Klinový posúvač: 45# kalená oceľ
Typ brzdy	Pneumatický typ

Zariadenie na blokovanie materiálu	Manuálny režim

2 、 Strihanie a zváračka na tupo


Funkcia	Jeho funkciou je strihanie a zarovnávanie hlavy a konca dvoch rôznych pásov, odrezávanie nepravidelných častí a zváranie dvoch pásov dohromady, aby linka mohla pracovať nepretržite

Typ strihania	Hydraulické nožnice, materiál: Cr12MoV

Typ upínania	Hydraulické upínanie

Typ zvárania	Automatické zváranie TIG

3.2 、 Horizontálny akumulátor
3.2 、 Horizontálny akumulátor
Funkcia	Používa sa na nahromadenie dostatočného množstva oceľových pásov na zabezpečenie nepretržitého chodu stroja
Funkcia
Vonkajšia veľkosť	O.D. 5,0 m
Napájací motor	18,5 kW (AC motor s variabilnou frekvenčnou reguláciou otáčok)
Skladovací motor	22 kW (AC motor s reguláciou otáčok s premenlivou frekvenciou)
Rýchlosť kŕmenia	MAX200 m/min
Skladovacia kapacita	500-1000 m

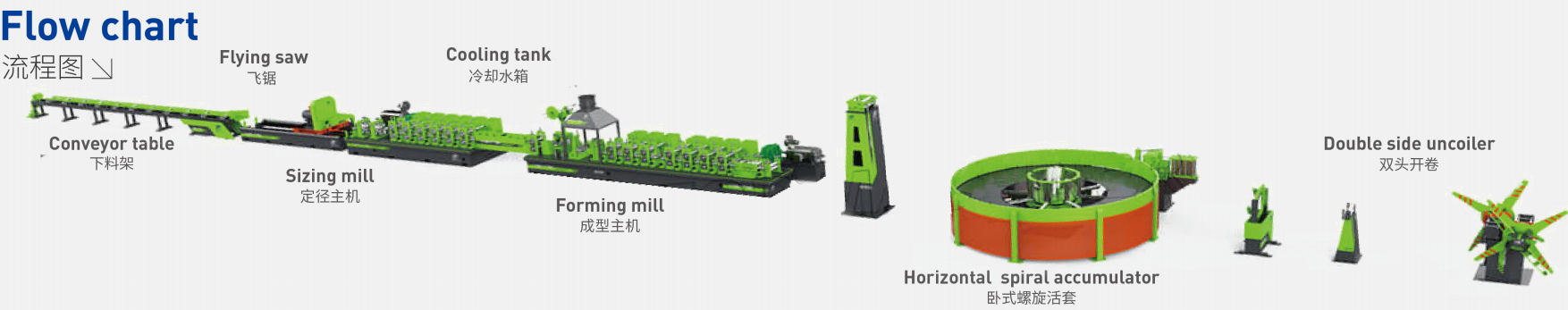

2. Formovanie a dimenzovanie hlavného stroja (sedem vpredu a päť vzadu, delené lôžko) Hlavný stroj
Usporiadanie jednotiek:
	Formovanie：2 vyrovnávanie valcov→V→7 vyrovnávanie valcov→V→1H→1V→2H→2 V→3H→3V→4H→4V(A)→4V(B)→4V(C)→5H→5V→6H→6V→7H→7V

	Vodiace a 2 alebo 3 valcové vytláčanie → Stierka → Leštenie→ Chladenie vodou

	Dimenzovanie：1 V→1 H→2 V→2 H→3 V→3 H→4 V→4 H→5 V→5 H→6V→6 H →meranie rýchlosti→Narovnávanie 1→Narovnávanie 2→V

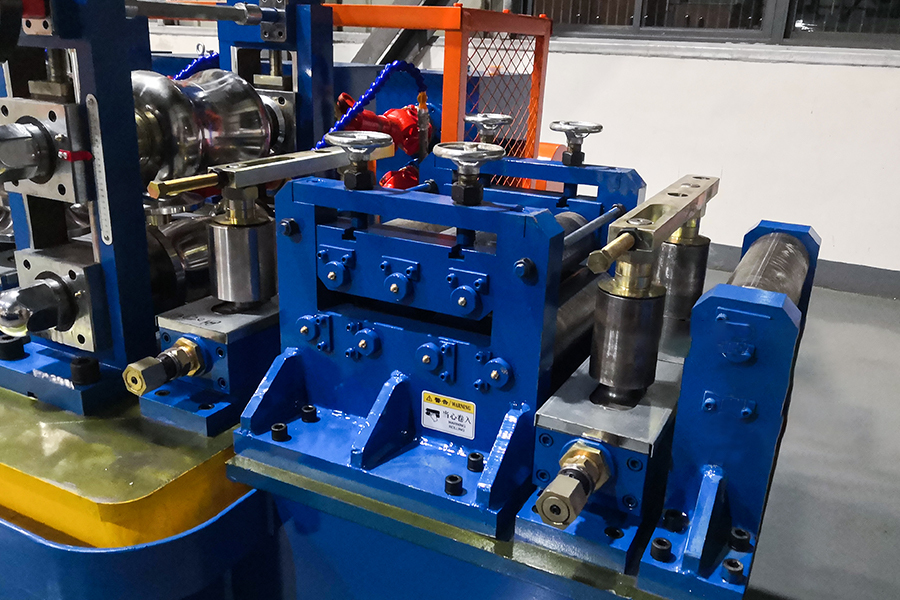

1 ） Nivelačný prístroj
Funkcia
	So 7-valcovým vyrovnávacím zariadením na stabilný vstup do tvarovacieho stroja
Štruktúra
	1 valec Protivyskakovanie, 2 valčeky Vertikálne vedenie, 7 valčekov vyrovnávacích GCr15, povrchová úprava vysokofrekvenčným kalením.

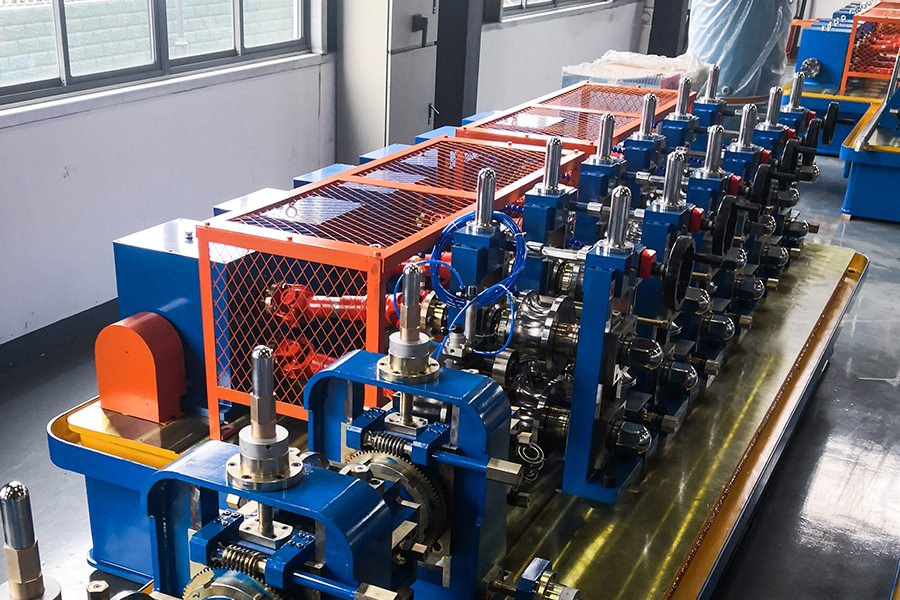

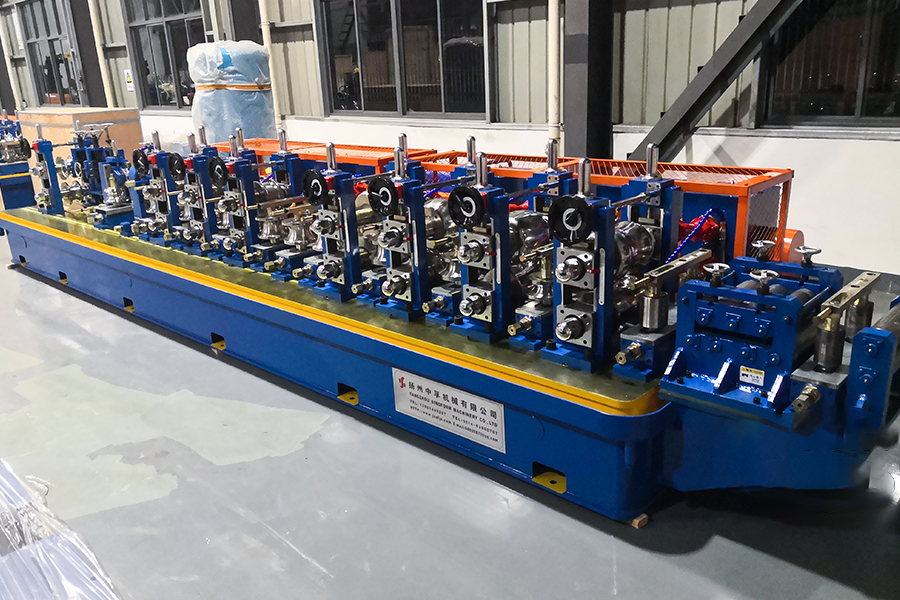

2 ） Tvarovací stroj (delený typ)

Funkcia	Môže postupne stláčať oceľové pásy do polotovarov rúr formovaním zvitkov a posielať ich do zváracieho stroja.

Typ tvarovania	Tvarovanie „W“, typ otvoru s dvojitým polomerom

Stojany na horizontálne valce	7 stojanov
Vertikálny stojan	9 stojanov
Stojany na horizontálne valce

Množstvo	7 sád
Štruktúra
Štruktúra	Dvojstĺpový portálový rám s ovládacím koncovým rámom s možnosťou výmeny bočných valcov
Materiál vodorovných stojanov	Presne liate oceľové diely
Horizontálny priemer hriadeľa	Φ80 mm
Materiál horizontálneho hriadeľa	42CrMo, normalizovaný HB260~290, povrchové vysokofrekvenčné kalenie HRC50~55
Materiál horizontálneho hriadeľa	Kalenie Kalenie povrchu

Vertikálny stojan
Množstvo	9 stojanov
Štruktúra	Dvojitá otočná konštrukcia, zosilnená a upevnená ťažnými doskami. Valcovacia stolica je namontovaná na hriadeli valca prostredníctvom ložísk, čo uľahčuje výmenu valcov.

Materiál vertikálnych stojanov	QT400 Posuvník je štrbinového typu (vysoká presnosť, nedá sa ľahko poškodiť)
Vertikálny priemer hriadeľa	Φ50 mm
Materiál vertikálneho hriadeľa	40Cr, normalizovaný HB260~290, povrchové vysokofrekvenčné kalenie HRC50~55
	Kalenie Kalenie povrchu
Spôsob nastavenia valčeka	Stred a poloha dvoch valčekových hriadeľov sa nastavujú nastavením skrutkového puzdra a nastavovacou maticou je medená matica; Výška zvislého valčeka sa dolaďuje nastavením matice.

prevodovka
Množstvo	7 sád
Materiál krabice	QT400
Typ prevodovky	Špirálový kužeľový prevod
Materiál špirálového kužeľového prevodu
Materiál špirálového kužeľového prevodu	20CrMnTi Kovanie, kalenie povrchu zubov
Materiál prevodového hriadeľa	40Cr, normalizovaný HB260~290, povrchové vysokofrekvenčné kalenie HRC50~55
Materiál prevodového hriadeľa	Kalenie Kalenie povrchu

3) zváracia časť
① Vedenie
Funkcia	Veďte zvarový šev, nastavte zvarový uhol v tvare V, aby ste zabezpečili, že zvarový šev môže byť počas zvárania správne vedený do zváracej polohy vytláčacieho valca
Štruktúra	2-valcový typ, nastaviteľný horizontálne a vertikálne a môže sa otáčať v určitom uhle. Horizontálne a vertikálne nastavenia sa vykonávajú pomocou skrutkových tyčí, zatiaľ čo nastavenia otáčania rámu sa vykonávajú pomocou závitovkových prevodov.
Štruktúra
materiál hriadeľa	40Cr, normalizovaný HB260~290, povrchové vysokofrekvenčné kalenie HRC50~55
materiál hriadeľa	Kalenie Kalenie povrchu
② Stláčacie zariadenie (dvojvalcový alebo trojvalcový typ SQ)
Funkcia	Zvarový šev bude uzavretý
Štruktúra	Dva alebo tri valčeky typu SQ, dvojitá otočná konštrukcia, zosilnené upevnenie s ťahadlom
materiál hriadeľa	40Cr, normalizovaný HB260~290, povrchové vysokofrekvenčné kalenie HRC50~55
materiál hriadeľa	Kalenie Kalenie povrchu
③ Škrabka
Funkcia	Použite škrabku na odstránenie vonkajšej zvarovej húsenice, zvarový šev bude hladký a jasný.
Štruktúra	2 sady škrabiek; Škrabka sa dá nastaviť nahor, nadol a vodorovne a má funkciu rýchleho zdvíhania. Pod držiakom čepele sa nachádza paleta alebo valček.
④ Leštenie
Funkcia	Stabilizácia oceľových rúr a sploštenie vonkajších otrepov a nerovných častí
materiál hriadeľa	40Cr, normalizovaný HB260~290, povrchové vysokofrekvenčné kalenie HRC50~55Tempering Surface quenching
4) Chladiaca nádrž
Funkcia	použite typ striekania vodnej nádrže, aby ste sa uistili, že polotovar rúrky dostatočne chladí.
Funkcia
Štruktúra	Zváraná konštrukcia krabicového typu, horná vodná rúra je vyrobená do tvaru spreja na rozprašovanie a chladenie oceľovej rúry.
Štruktúra

5) Kalibračný stroj (6 horizontálnych, 6 vertikálnych 2 sady tureckého vyrovnávania)
Funkcia
Funkcia	Funkciou štvorvalcového tlačného štvorcového zariadenia je online deformovať presne tvarovanú oceľovú rúrku na štvorcovú dištančnú rúrku a zhruba ju vyrovnať, aby sa dosiahli ideálne geometrické rozmery a rovinnosť.
① Horizontálny stojan	6 sád, rovnako ako formovanie stroja
② Vertikálny stojan	6 sád, rovnako ako formovanie stroja

3）Narovnávacie zariadenie 2 sady tureckého narovnávania hlavy (Pozri poslednú tureckú – hlavy vyššie)
Typ vyrovnávacieho zariadenia
	Turecké - hlavy, otočné o 360°
Štruktúra
	2/4 - rolovací rám s rolovacími rolkami rozmiestnenými na rovnakom povrchu, horizontálne a vertikálne nastaviteľné a schopné otáčania pod určitým uhlom. Horizontálne a vertikálne nastavenia sa vykonávajú pomocou skrutkových tyčí, zatiaľ čo nastavenia otáčania rámu sa vykonávajú pomocou závitovkových prevodov.
Priemer hriadeľa	Φ40 mm
Materiál hriadeľa	40Cr, normalizovaný HB260~290, povrchové vysokofrekvenčné kalenie HRC50~55
	Kalenie Kalenie povrchu

6) Hlavné poháňané zariadenie
Drive Way
Drive Way	Motor→Redukcia→Prevodovka→Univerzálne hriadele→Horizontálne hriadele
Hlavný model motora, výkon	132 kW Nízka rýchlosť DC motor ,2 súpravy ；
Reduktor	250 ZLY 2 sady ；
Prevodovka	Formovacia časť ：7 súpravy ； Dimenzovacia časť ：6 súpravy

	Prevodovka so špirálovým dáždnikom, s vysokou nosnosťou, vysokou účinnosťou prevodu a dlhou životnosťou.
	Materiál špirálového dáždnika: 20CrMnTi, kalenie povrchu kalenia, hĺbka nauhličovanej vrstvy 1,1 ~ 1,5 mm, tvrdosť kalenia povrchu HRC55～60.

5 、 Valček
Roll	Materiál: Cr12, Tvrdosť tepelného spracovania: HRC58-62. Rezanie drôtu s drážkou a CNC obrábanie zaisťuje presnosť tvaru otvoru a leštenie pracovného povrchu.
vytláčací valec	Materiál ： H13 ， Tvrdosť tepelného spracovania: HRC50-53. Rezanie drôtu s drážkou, profilový CNC sústruh a leštenie pracovných plôch.
Valčeková podložka	Materiál ： 45# oceľ.

6.1 、 Píla na rezanie za tepla Zákazníci si môžu vybrať 6.1 alebo 6.2
Štruktúra	PLC, Bežné rezanie pílovým kotúčom
（1） Maximálny priemer rezu	Φ76 mm (60 * 60)
（2） maximálna hrúbka rezu	Δ3,5 mm
（3） dĺžka a presnosť rezu	L=3～8m,≤±3 mm
(4) typ pohonu	Pneumatické zdvíhanie a spúšťanie píly (hlava píly zväčšená a zosilnená)
（5）veľkosť pílového kotúča	Φ700 mm × Φ 80 mm × 4,0/5,0 mm
(6) hnací motor	AC motor s výkonom 30 kW
(7) rezací motor	AC motor s výkonom 37 kW
(8) Svorka	Vzduchová svorka

6.2 、 Píla na rezanie za studena
Štruktúra	Ovládanie pohybovým ovládačom, rezanie pílovým kotúčom z rýchloreznej ocele HSS / TCTAlloy
（ 1 ）,! Maximálny priemer rezu	Φ76 mm
（ 2 ）,! maximálna hrúbka rezu	Δ3,5 mm
（ 3 ）,! dĺžka a presnosť rezu	L=4～8m,≤±2 mm
（ 4 ）,! typ pohonu	Servomotor/guličková skrutka/lineárne vedenie
（ 5 ）,! veľkosť pílového kotúča	Φ450 mm-HSS rýchlorezná oceľ
（ 6 ）,! hnací motor	Servo motor Yaskawa s výkonom 15 kW
（ 7 ）,! rezací motor	AC motor 18,5 kW
（ 8 ） Napájací motor	Servo motor Yaskawa s výkonom 2,9 kW
（ 9 ）,! rýchlosť rezania	20-70 m/min

7 、 dopravníkový stôl
Funkcia
Funkcia	Funkciou je urýchliť separáciu oceľových rúr narezaných na pevné dĺžky a ich prepravu do baliacej oblasti
Prevodový motor	3 kW
Prevodový motor	AC motor s premenlivou frekvenčnou reguláciou otáčok
Množstvo of feeding rollers	12 súprav
Dĺžka	12 mil

8、300KW vysokofrekvenčný zvárací stroj
Úvod	Celé zariadenie je riadené systémom PLC, aby sa dosiahlo komplexné blokovacie ovládanie a funkcie diagnostiky porúch a prevádzkový stav zariadenia je monitorovaný prostredníctvom LCD obrazovky

Zloženie	SKRIŇA USMERŇOVAČA
	INVERTOROVÁ SKRIŇA
	CHLADIACE ZARIADENIE
	PREVÁDZKOVÝ STôL
	TRANSFORMÁTOR
	DC NASTAVOVAČ RÝCHLOSTI

9 、 Zinkový striekací stroj (možnosť zákazníka)
Prehľad	Oblúk horí na oboch koncoch drôtu ako zdroj tepla, čo spôsobuje roztavenie drôtu. Súčasne stlačený vzduch rozprašuje roztavený drôt na kvapôčky plynu, ktoré sa potom vysokou rýchlosťou rozprašujú na povrch vopred upraveného obrobku. Vytvorte kompletný náter.

Model stroja	Výrobný sortiment	Rozsah hrúbky steny	Rýchlosť frézovania	Vysokofrekvenčný výkon
HG76	Φ25~Φ90 mm	51,5~4,0 mm	20-90	300 kW
HG76	□20×20~70×70	□δ≤3,5 mm	20-90	300 kW

Položka	Parameter	Poznámky
Smer podávania	Ľavý alebo pravý vstup (závisí od rozloženia dielenského procesu zákazníka)	Tvárou v tvár zariadeniu, smer vstupu suroviny

Celkový výkon zariadenia	Približne 720 kW (hlavný stroj 264 kW Vysokofrekvenčný 300 kW Pomocný stroj 150 kW)

Štandardné napájacie napätie	380V/50HZ; Trojfázový štvorvodičový systém	Nízkonapäťová rozvodná skriňa, káble, vlastné zabezpečenie zákazníkom

Pokrytá oblasť zariadenia	D55-65M×Š 4,5M	Podľa rozloženia zariadenia

Oblasť vysokofrekvenčného zváracieho stroja je pokrytá	D6M×Š 3M×V 2,8M

Dodávka vody (recyklovaná)	Jeden ochladzovací bazén: 30 m³; Jedna sada vysokotlakových čerpadiel. Alternatívne môže dodávateľ poskytnúť kupujúcemu výrobné výkresy a na základe výkresov vytvoriť plán usporiadania vodných ciest.	Zákazník si sám zabezpečí vodný bazén, vodné čerpadlo, vodovodný systém a chladiacu vežu

Prívod vzduchu	Vzduchový kompresor: jedna sada 1,6 m³ pre bežné oceľové potrubie; ak pozinkované potrubie potrebuje 3,5 m³	Zákazník si sám zabezpečí vzduchový kompresor, zásobník vzduchu a potrubie

Zdvíhacie zariadenia	Lietadlo 5~10 ton: dve sady	Zákazník zabezpečuje sám
Bežné spotrebné diely	(1) Škrabacie nože
	(2) Pílový kotúč
	(3) Ferit
	(4) Indukčná cievka (medená trubica, izolovaná trubica)

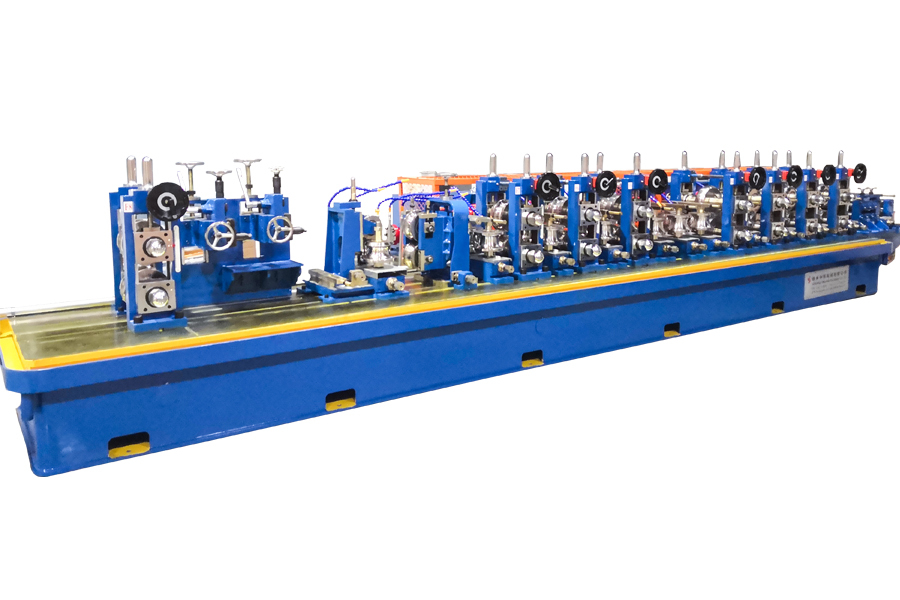

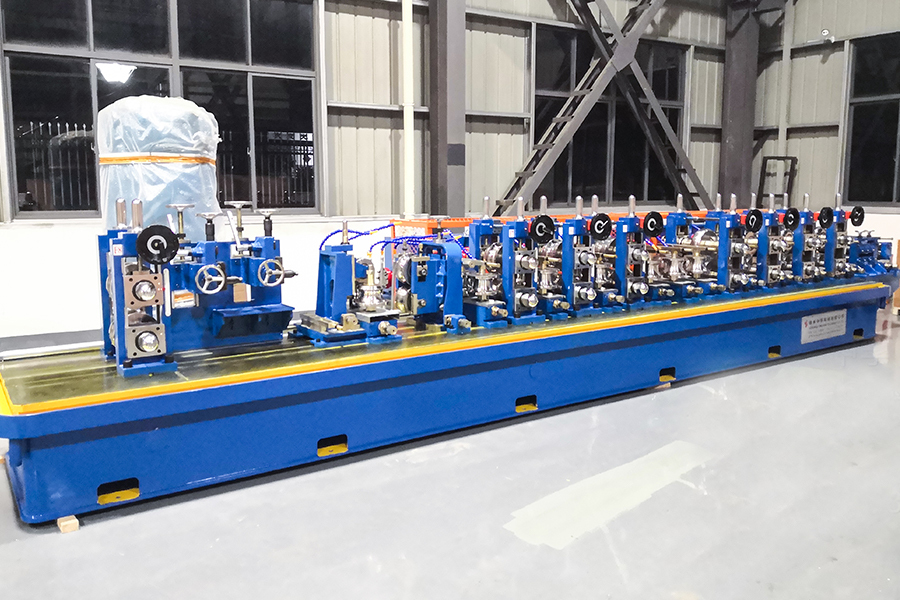

HG76 ERW Linka na valcovanie rúr
