Technická špecifikácia (obrázky sú len orientačné)

1, Obojstranný hydraulický odvíjač
Funkcia	Funkciou tejto jednotky je rozobrať celý zvitok oceľového pásu a poskytnúť potrebné suroviny pre tvárniaci stroj

Nakladacia hmotnosť	Max. 3,5 tony /
kužeľové hlavy	Dvojitá kužeľová hlava, automatické otáčanie diaľkového ovládania hydraulického motora, výmena materiálu

Typ konštrukcie kužeľovej hlavy	kombinácia klzákov, robustná a stabilná

Rozbaliť typ	Hydraulické rozširovanie

Materiál kužeľových hlavíc	Vreteno: 42CrMo, kovanie, celkové popúšťanie;
	Oblúková doska: 45# celkové temperovanie
	Klinový posúvač: 45# kalená oceľ
Typ brzdy	Pneumatický typ

Zariadenie na blokovanie materiálu	Manuálny režim

2 、 Strihanie a zváranie na tupo


Funkcia	Jeho funkciou je strihanie a zarovnávanie hlavy a konca dvoch rôznych pásov, odrezávanie nepravidelných častí a zváranie dvoch pásov dohromady, aby linka mohla pracovať nepretržite

Typ strihania	Pneumatické strihanie, materiál: Cr12MoV

Typ upínania	Pneumatické upínanie

Typ zvárania	Automatické zváranie TIG

3.1 、 Vertikálny typ akumulátora (rozsah šírky je možné elektricky nastaviť pomocou reťaze)
Funkcia	Používa sa na nahromadenie dostatočného množstva oceľových pásov na zabezpečenie nepretržitého chodu stroja

Vonkajšia veľkosť	Dĺžka 6,0 m

Napájací motor	7,5 kW (AC motor s reguláciou otáčok s premenlivou frekvenciou)
Rýchlosť kŕmenia	MAX 200 m/min
Skladovacia kapacita	150-300 m

3.2 、 Horizontálny akumulátor (3.1 a 3.2 si vyberie zákazník)

Funkcia	Používa sa na nahromadenie dostatočného množstva oceľových pásov na zabezpečenie nepretržitého chodu stroja
Funkcia
Vonkajšia veľkosť	O.D. 4,2 m
Napájací motor	11 kW (AC motor s variabilnou frekvenčnou reguláciou otáčok)
Skladovací motor	15 kW (AC motor s reguláciou otáčok s premenlivou frekvenciou)
Rýchlosť kŕmenia	MAX200 m/min

2. Hlavný stroj na tvarovanie a dimenzovanie (sedem predných a päť zadných 4 tureckých tlačných štvorcov, telo s deleným lôžkom) Hlavný stroj
Usporiadanie jednotiek:
	Formovanie：2 vyrovnávanie valcov→V→7 vyrovnávanie valcov→V→1H→1V→2H→2V→3H→3V→4H→4V→5H→5V→6H→6V→7H→7V

	Vodiace a 2 alebo 3 valcové vytláčanie → Stierka → Leštenie→ Chladenie vodou

	Dimenzovanie：1 V→1 H→2 V→2 H→3 V→3 H→4 V→4 H→5 V→5 H→6V→6 H →meranie rýchlosti→Narovnávanie 1→Narovnávanie 2→V
1 ） Zariadenie na kŕmenie a vyrovnávanie
Funkcia
	so 7 valcovým vyrovnávacím zariadením na stabilný vstup do tvarovacieho stroja
Štruktúra
	1 kotúč Anti jumping, 2 kotúče Vertikálne vedenie, 7 kotúčov vyrovnávanie

2 ） Tvarovací stroj (delený typ)

Funkcia	Môže postupne stláčať oceľové pásy do polotovarov rúr formovaním kotúčov a posielať do zváracieho stroja,

Typ tvarovania	Vyrobené v tvare W, typ otvoru s dvojitým polomerom

Stojany na horizontálne valce	7 stojí
Vertikálny stojan	7 stojí
Stojany na horizontálne valce

Množstvo	7 sád
Štruktúra
Štruktúra	Dvojstĺpový portálový rám s ovládacím koncovým rámom s možnosťou výmeny bočných valcov
Materiál vodorovných stojanov	Presné oceľové diely
Horizontálny priemer hriadeľa	Φ60 mm
Materiál horizontálneho hriadeľa	42CrMo, normalizovaný HB260~290, povrchové vysokofrekvenčné kalenie HRC50~55
Materiál horizontálneho hriadeľa	Kalenie Kalenie povrchu
Možnosti: Stojany na horizontálne valce využívajú synchrónne nastavenie závitovkového prevodu a pravítko, ktoré dokáže presne a synchrónne nastaviť výšku posúvača na plochom valci, čo uľahčuje a presnejšie mení rôzne veľkosti. (cena navyše)

Vertikálny stojan
Množstvo	7 stojí
Štruktúra	Dvojitá otočná konštrukcia, zosilnená a upevnená ťažnými doskami; Valcovacia stolica je namontovaná na hriadeli valca prostredníctvom ložísk, čo uľahčuje výmenu valcov.

Materiál vertikálnych stojanov	QT400 Posuvník je štrbinového typu (vysoká presnosť, nedá sa ľahko poškodiť)
Vertikálny priemer hriadeľa	Φ40 mm
Materiál vertikálneho hriadeľa	40Cr, normalizovaný HB260~290, povrchové vysokofrekvenčné kalenie HRC50~55
	Kalenie Kalenie povrchu
Spôsob nastavenia valčeka	Stred a poloha dvoch valčekových hriadeľov sa nastavujú nastavením skrutkového puzdra a nastavovacou maticou je medená matica; Výška zvislého valčeka sa dolaďuje nastavením matice.

prevodovka
Množstvo	7 sád
Materiál krabice	QT400
Typ prevodovky	Špirálový kužeľový prevod
Materiál špirálového kužeľového prevodu
Materiál špirálového kužeľového prevodu	20CrMnTi Kovanie, kalenie povrchu zubov
Materiál prevodového hriadeľa	40Cr, normalizovaný HB260~290, povrchové vysokofrekvenčné kalenie HRC50~55
Materiál prevodového hriadeľa	Kalenie Kalenie povrchu

3) zváracia časť
① Vedenie
Funkcia	Funkciou tejto jednotky je prenášať rúrkový polotovar do vytlačovacieho zariadenia
Štruktúra	2-valcový typ, nastaviteľný horizontálne a vertikálne a môže sa otáčať v určitom uhle. Horizontálne a vertikálne nastavenia sa vykonávajú pomocou skrutkových tyčí, zatiaľ čo nastavenia otáčania rámu sa vykonávajú pomocou závitovkových prevodov.
Štruktúra
materiál hriadeľa	40Cr, normalizovaný HB260~290, povrchové vysokofrekvenčné kalenie HRC50~55
materiál hriadeľa	Kalenie Kalenie povrchu
② Stláčacie zariadenie (dvojvalcový alebo trojvalcový typ SQ)
Funkcia	zvarový šev sa uzavrie
Štruktúra	Dva alebo tri valčeky typu SQ, dvojitá otočná konštrukcia, zosilnené upevnenie pomocou ťažnej dosky
materiál hriadeľa	40Cr, normalizovaný HB260~290, povrchové vysokofrekvenčné kalenie HRC50~55
materiál hriadeľa	Kalenie Kalenie povrchu
③ Škrabka
Funkcia	použite škrabku na odstránenie vonkajšej zvarovej húsenice, zvarový šev bude hladký a čistý.
Štruktúra	2 sady škrabiek; Škrabka sa dá nastaviť nahor, nadol a vodorovne a má funkciu rýchleho zdvíhania. Pod držiakom čepele je umiestnená paleta alebo valček;
④ Leštenie
Funkcia	Stabilizácia oceľových rúr a sploštenie vonkajších otrepov a nerovných častí
materiál hriadeľa	40Cr, normalizovaný HB260~290, povrchové vysokofrekvenčné kalenie HRC50~55Tempering Surface quenching
4) Chladiaca nádrž
Funkcia	použite typ striekania vodnej nádrže, aby ste sa uistili, že polotovar rúrky dostatočne chladí.
Funkcia
Štruktúra	Zváraná konštrukcia krabicového typu, horná vodná rúra je vyrobená do tvaru spreja na rozprašovanie a chladenie oceľovej rúry.
Štruktúra

5) Kalibračný stroj (6 horizontálnych stojanov 6 vertikálnych stojanov 2 vyrovnávacie zariadenia)
Funkcia
Funkcia	Funkciou štvorvalcového tlačného štvorcového zariadenia je online deformovať presne tvarovanú oceľovú rúrku na štvorcovú dištančnú rúrku a zhruba ju vyrovnať, aby sa dosiahli ideálne geometrické rozmery a rovinnosť.
① Horizontálny stojan	6 sád, rovnako ako formovanie stroja
② Vertikálny stojan	6 sád, rovnako ako tvarovací stroj

3）Narovnávacie zariadenie 2 sady tureckých hláv na vyrovnávanie 2 sady vertikálnych valcov (Pozri posledné turecké hlavy vyššie)
Typ vyrovnávacieho zariadenia
	Turecké - hlavy, otočné o 360°
Štruktúra
	2/4 - rolovací rám s rolovacími rolkami rozmiestnenými na rovnakom povrchu, horizontálne a vertikálne nastaviteľné a schopné otáčania pod určitým uhlom. Horizontálne a vertikálne nastavenia sa vykonávajú pomocou skrutkových tyčí, zatiaľ čo nastavenia otáčania rámu sa vykonávajú pomocou závitovkových prevodov.
Priemer hriadeľa	Φ30 mm
Materiál hriadeľa	40Cr, normalizovaný HB260~290, povrchové vysokofrekvenčné kalenie HRC50~55
	Kalenie Kalenie povrchu

6) Hlavné poháňané zariadenie
Drive Way
Drive Way	Motor→Redukcia→Prevodovka→Univerzálne hriadele→Horizontálne hriadele
Hlavný model motora, výkon	Jednosmerný motor s výkonom 160 kW ， 1 nastaviť ；
Reduktor	ZLY224 ，1 sada ；
Prevodovka	Formovacia časť ：7 nastaviťs ； Dimenzovacia časť ：6 nastaviťs

	Prevodovka so špirálovým dáždnikom, s vysokou nosnosťou, vysokou účinnosťou prevodu a dlhou životnosťou.
	Materiál špirálového dáždnika: 20CrMnTi, kalenie kalenia povrchu, hĺbka nauhličovanej vrstvy 1,1–1,5 mm, tvrdosť kalenia povrchu HRC55–60.

5 、 Valček
Roll	Materiál ： Cr12mov ， Tvrdosť tepelného spracovania: HRC58 - 62. Rezanie klinového drôtu a CNC obrábanie zaisťuje presnosť tvaru otvoru a leštenie pracovnej plochy.
vytláčací valec	Materiál ： H13 ， Tvrdosť tepelného spracovania: HRC50 - 53. Drôtové rezanie, profilový CNC sústruh, leštenie pracovnej plochy.
Valčeková podložka	Materiál ： 45# oceľ.

6.1 、 Píla na rezanie za tepla Zákazníci si môžu vybrať 6.1 alebo 6.2
Štruktúra	PLC, Bežné rezanie pílovým kotúčom
（1） Maximálny priemer rezu	Φ63,5 mm
（2） maximálna hrúbka rezu	52,5 mm
（3） dĺžka a presnosť rezu	L=3～8m,≤±3 mm
(4) typ pohonu	Pneumatické zdvíhanie a spúšťanie píly (hlava píly zväčšená a zosilnená)
（5）veľkosť pílového kotúča	Φ500 mm × Φ 65 mm × 2,5 / 3,0 mm
(6) hnací motor	AC motor 15 kW
(7) rezací motor	AC motor 15 kW
(8) Svorka	Vzduchová svorka

6.2 、 Píla na rezanie za studena Zákazníci si môžu vybrať 6.1 alebo 6.2
Štruktúra	Servo riadené rezanie
（ 1 ）,! Maximálny priemer rezu	Φ63,5 mm
（ 2 ）,! maximálna hrúbka rezu	Δ2,5 mm
（ 3 ）,! dĺžka a presnosť rezu	L=4～8m,≤±2 mm
（ 4 ）,! typ pohonu	Servomotor/guličková skrutka/lineárne vedenie
（ 5 ）,! veľkosť pílového kotúča	Φ400 mm-HSS rýchlorezná oceľ
（ 6 ）,! hnací motor	Servo motor Yaskawa s výkonom 11 kW
（ 7 ）,! rezací motor	AC motor s výkonom 11 kW
（ 8 ） Napájací motor	Servo motor Yaskawa s výkonom 1,8 kW
（ 9 ）,! rýchlosť rezania	20-120 m/min

7 、 Výbehový stôl
Funkcia
Funkcia	Funkciou je urýchliť oddelenie oceľových rúr narezaných na pevné dĺžky a prepraviť ich do baliacej oblasti
Prevodový motor	2,2 kW
Prevodový motor	AC motor s premenlivou frekvenčnou reguláciou otáčok
Množstvo of feeding rollers	9 súprav
Dĺžka	9 mil

8、200KW vysokofrekvenčný zvárací stroj
Úvod	Celé zariadenie je riadené systémom PLC, aby sa dosiahlo komplexné blokovacie ovládanie a funkcie diagnostiky porúch a prevádzkový stav zariadenia je monitorovaný prostredníctvom LCD obrazovky

Zloženie	SKRIŇA USMERŇOVAČA
	INVERTOROVÁ SKRIŇA
	CHLADIACE ZARIADENIE
	PREVÁDZKOVÝ STôL
	TRANSFORMÁTOR
	NASTAVOVAČ RÝCHLOSTI DC

9 、 Zinkový striekací stroj (možnosť zákazníka)
Prehľad	Oblúk horí na oboch koncoch drôtu ako zdroj tepla, čo spôsobuje roztavenie drôtu. Súčasne stlačený vzduch rozprašuje roztavený drôt na kvapôčky plynu, ktoré sa potom vysokou rýchlosťou rozprašujú na povrch vopred upraveného obrobku. Vytvorte kompletný náter.

Model stroja	Výrobný sortiment	Rozsah hrúbky steny	Rýchlosť frézovania	Vysokofrekvenčný výkon
HG50	Φ19~Φ63,5 mm	50,8~2,5 mm	20~100	200 kW
HG50	□15×15~50×50	□δ≤2,0 mm	20~100	200 kW

Položka	Parameter	Poznámky
Smer podávania	Ľavý alebo pravý vstup (závisí od rozloženia dielenského procesu zákazníka)	Tvárou v tvár zariadeniu, smer vstupu suroviny

Celkový výkon zariadenia	Približne 440KW (hlavný stroj 160KW Vysokofrekvenčný 200KW Pomocný stroj 80KW)

Štandardné napájacie napätie	380V/50HZ; Trojfázový štvorvodičový systém	Nízkonapäťová rozvodná skriňa, káble, vlastné zabezpečenie zákazníkom

Pokrytá oblasť zariadenia	D40-45M×Š 4,5M	Podľa rozloženia zariadenia

Oblasť vysokofrekvenčného zváracieho stroja je pokrytá	D6M×Š 3M×V 2,8M

Dodávka vody (recyklovaná)	Jeden ochladzovací bazén: 30 m³; Jedna sada vysokotlakových čerpadiel. Alternatívne môže dodávateľ poskytnúť kupujúcemu výrobné výkresy a na základe výkresov vytvoriť plán usporiadania vodných ciest.	Zákazník si sám zabezpečí vodný bazén, vodné čerpadlo, vodovodný systém a chladiacu vežu

Prívod vzduchu	Vzduchový kompresor: jedna sada 1,6 m³ pre bežné oceľové potrubie; ak pozinkované potrubie potrebuje 3,5 m³	Zákazník si sám zabezpečí vzduchový kompresor, zásobník vzduchu a potrubie

Zdvíhacie zariadenia	Lietadlo 5~10 ton: dve sady	Zákazník zabezpečuje sám
Bežné spotrebné diely	(1) Škrabacie nože
	(2) Pílový kotúč
	(3) Ferit
	(4) Indukčná cievka (medená trubica, izolovaná trubica)

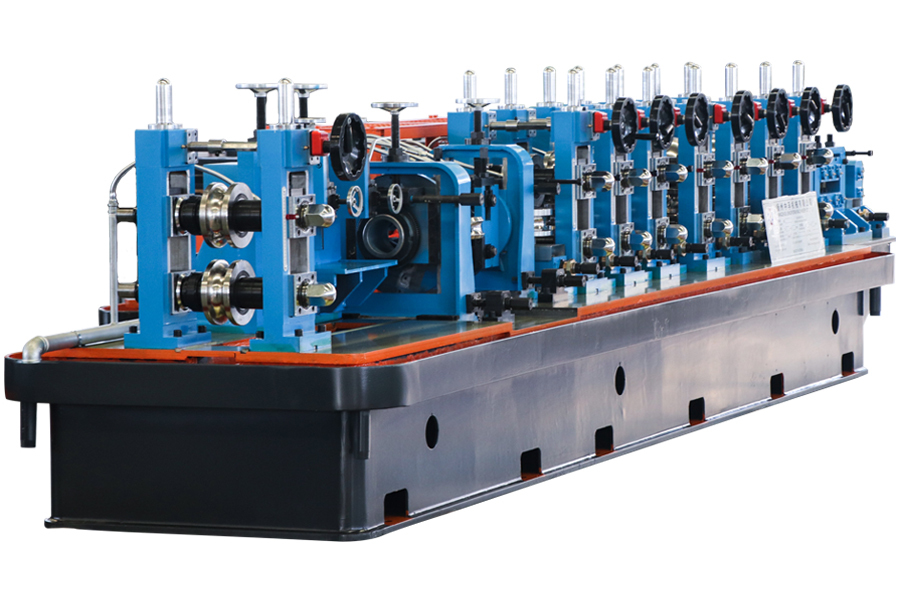

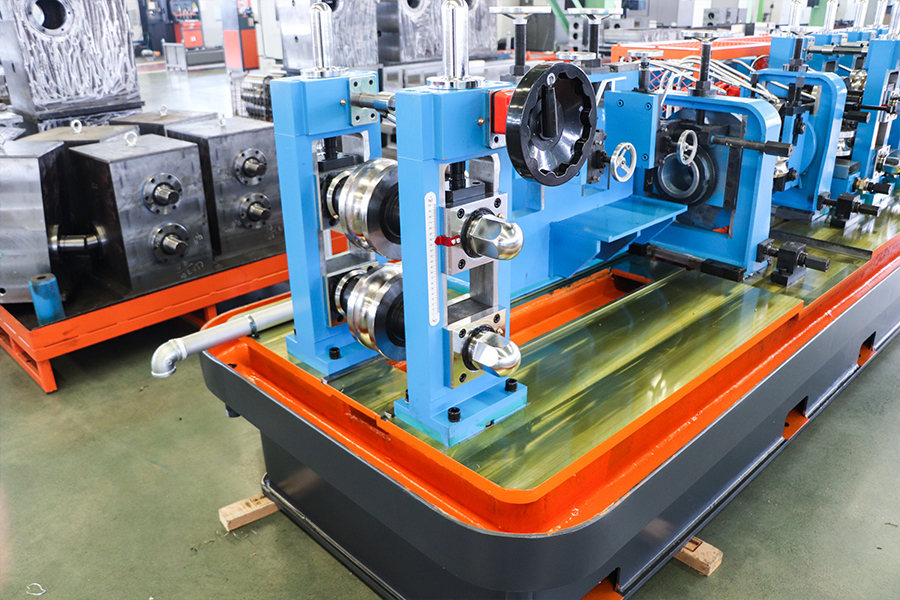

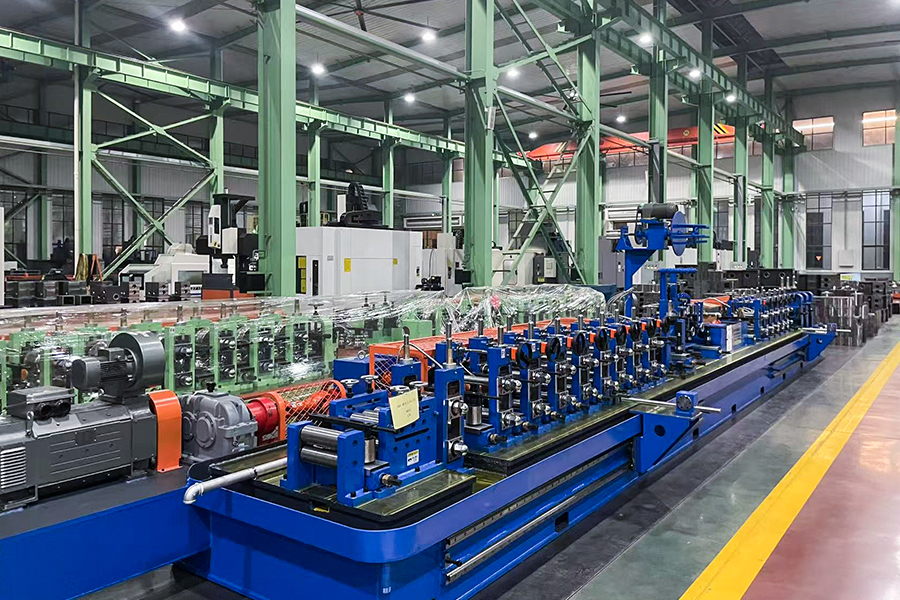

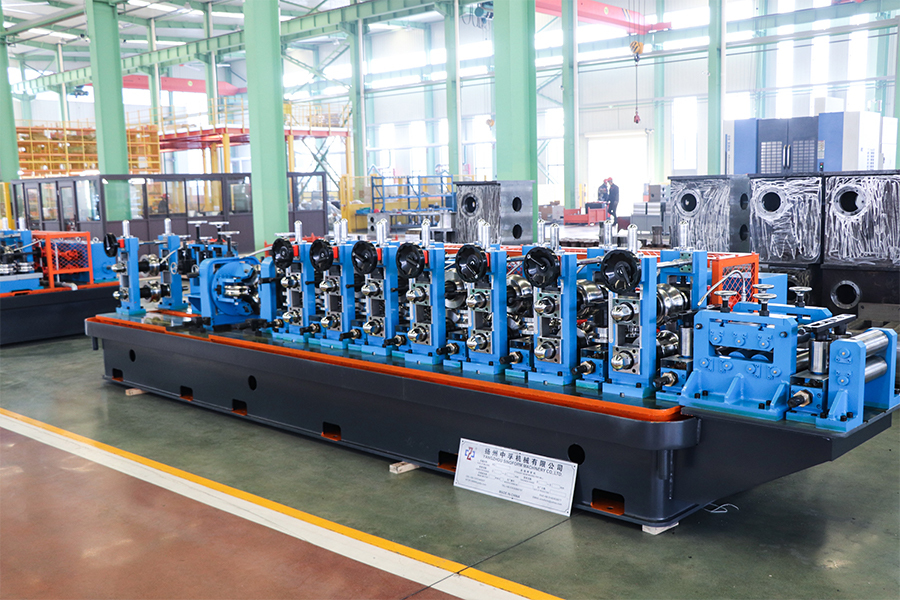

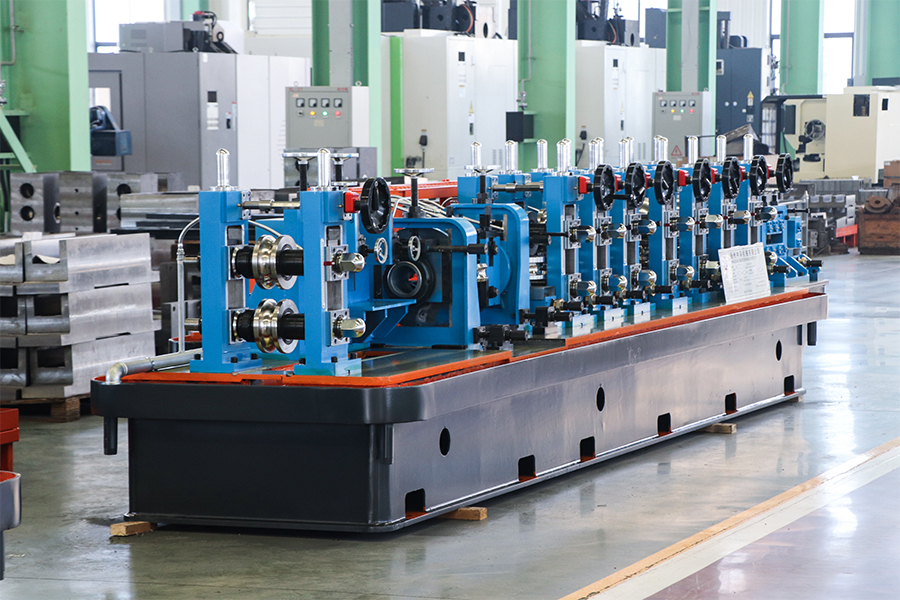

Linka na valcovanie rúr HG50 ERW
