Ako sa vyrábajú rúry? Kompletný pohľad na výrobu rúr

Rúry sú vyrobené pomocou jednej z troch metód výroby jadra v závislosti od materiálu: bezšvíkové oceľové rúry sú tvorené prepichovaním masívneho kovového bloku, zvárané oceľové rúry sú valcované a tavené pozdĺž švu a plastové rúrky, ako je PVC alebo HDPE, sú tvarované procesom vytláčania, ktorý tlačí roztavený materiál cez matricu. Podľa údajov zverejnených Americkým inštitútom pre železo a oceľ celosvetová produkcia oceľových rúr prekročila 140 miliónov metrických ton v roku 2023, zatiaľ čo Inštitút plastových rúrok uvádza, že výroba plastových rúr vzrástla v priemere o 4,2 percenta ročne od roku 2019, keď obce nahrádzajú starnúcu kovovú infraštruktúru (Zdroj: Výročná správa inštitútu Plastics Pipe, 2023).

Tento článok vysvetľuje, ako sa vyrábajú tri hlavné kategórie rúr krok za krokom, porovnáva ich výrobné metódy a odpovedá na najčastejšie otázky, ktoré ľudia kladú o tom, ako sa vyrábajú rúry.

Prečo je metóda výroby rúr dôležitá

Použitý spôsob výroby určuje pevnosť potrubia, cenu a vhodné použitie, a preto výrobcovia volia rôzne procesy pre vodovodné potrubia, ropovody a plynovody a konštrukčné konštrukcie. Napríklad bezšvíková rúra zvyčajne vydrží vyšší vnútorný tlak ako zváraná rúra rovnakého priemeru, pretože nemá žiadny zvarový šev, ktorý by sa mohol stať slabým miestom, podľa technických noriem publikovaných American Petroleum Institute (špecifikácia API 5L, 2022). To je dôvod, prečo sú bezšvíkové rúry bežne špecifikované pre vysokotlakovú prepravu ropy a plynu, zatiaľ čo zvárané rúry sa častejšie používajú v aplikáciách s nižším tlakom, ako je štrukturálne rámovanie a rozvody vody.

Ako sa vyrábajú bezšvíkové oceľové rúry

Oceľové bezšvíkové rúry sa vyrábajú zahrievaním pevného valcového oceľového predvalku a prepichnutím otvoru cez jeho stred, aby sa vytvorila dutá rúrka bez akéhokoľvek zváraného spoja. Proces, bežne nazývaný Mannesmannova metóda dierovania, je priemyselným štandardom od svojho patentovania v roku 1885 a zostáva primárnou metódou používanou dnes na výrobu vysokotlakových rúr.

1. Vyhrievanie predvalky: Pevný okrúhly oceľový predvalok sa ohreje v rotačnej peci na približne 1 200 až 1 300 stupňov Celzia (2 192 až 2 372 stupňov Fahrenheita) , vďaka čomu je oceľ dostatočne kujná, aby sa dala prepichnúť.
2. Piercing: Zahriaty predvalok prechádza medzi dvoma šikmými valcami cez bod prepichnutia, ktorý pretlačí stredom otvor a vytvorí dutý plášť nazývaný "materská trubica".
3. Predĺženie a valcovanie: Dutá škrupina sa potom natiahne a zvinie, aby sa zmenšila hrúbka steny a zväčšila sa jej dĺžka, pričom sa použije tŕň na udržanie konzistentného vnútorného priemeru.
4. Veľkosť: Rúra prechádza cez kalibračnú frézu, ktorá upravuje vonkajší priemer tak, aby spĺňal presné požiadavky špecifikácie.
5. Chladenie a rezanie: Hotová rúra sa ochladzuje vzduchom na chladiacom lôžku a potom sa reže na štandardné komerčné dĺžky, zvyčajne 6 až 12 metrov (20 až 40 stôp).

Ako sa vyrábajú zvárané oceľové rúry

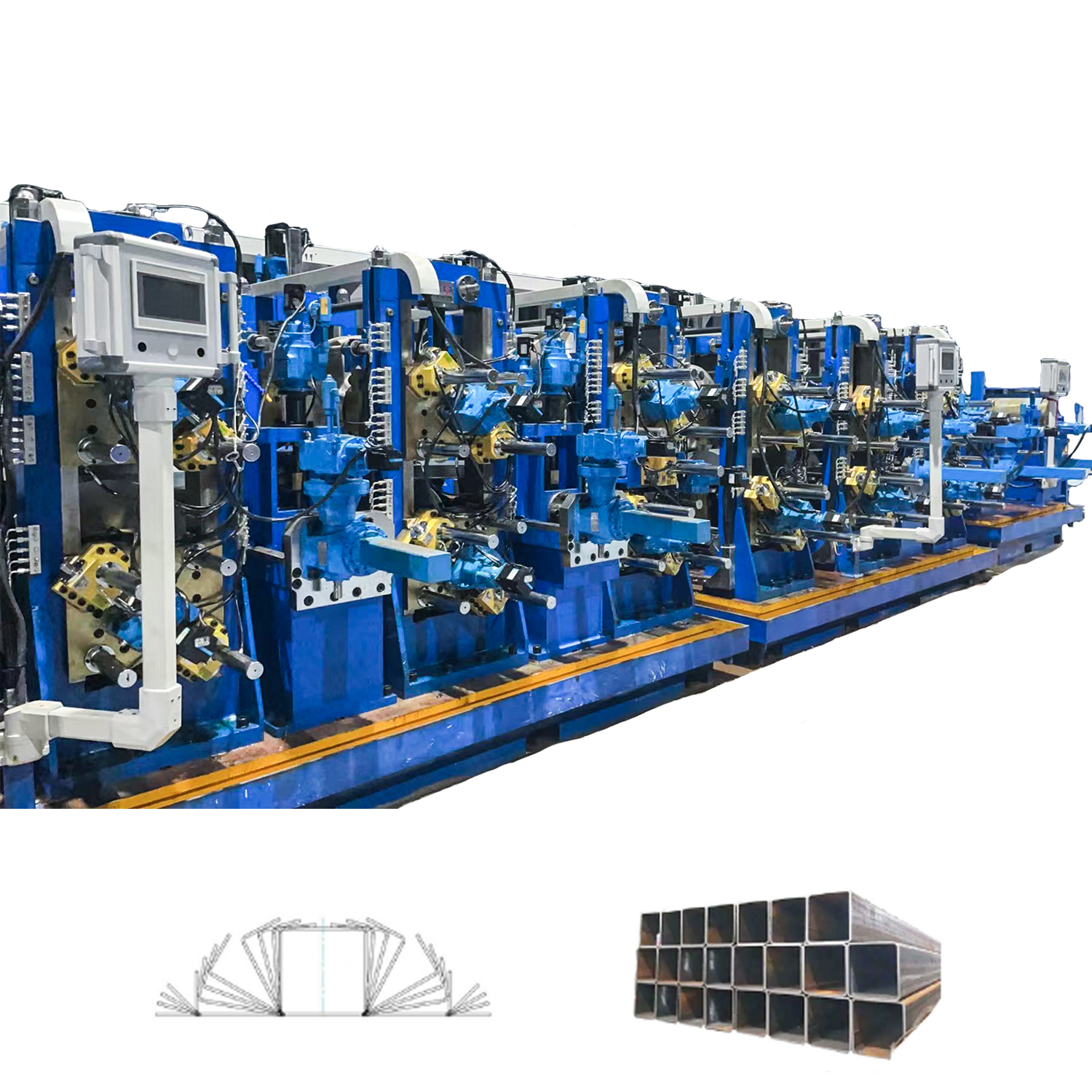

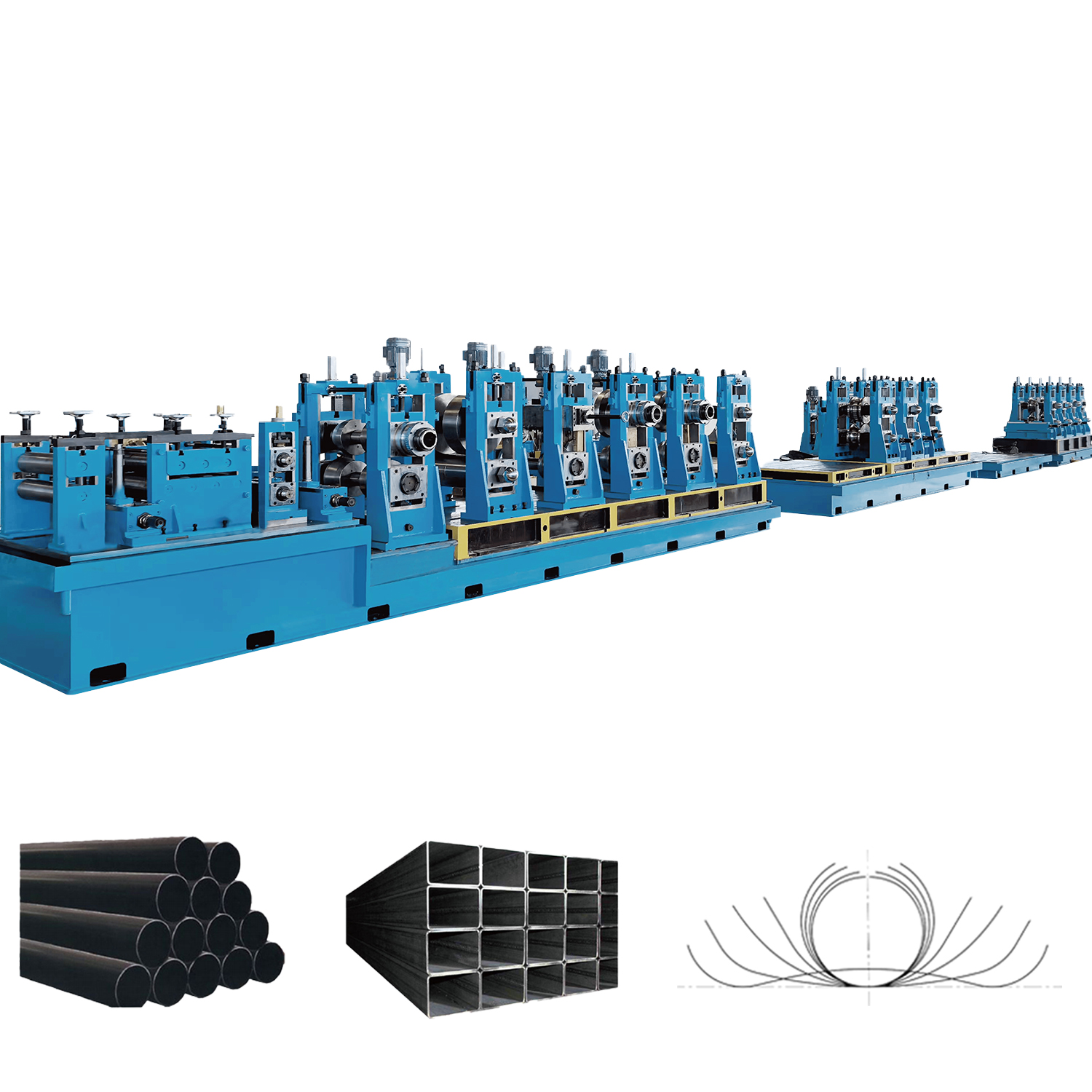

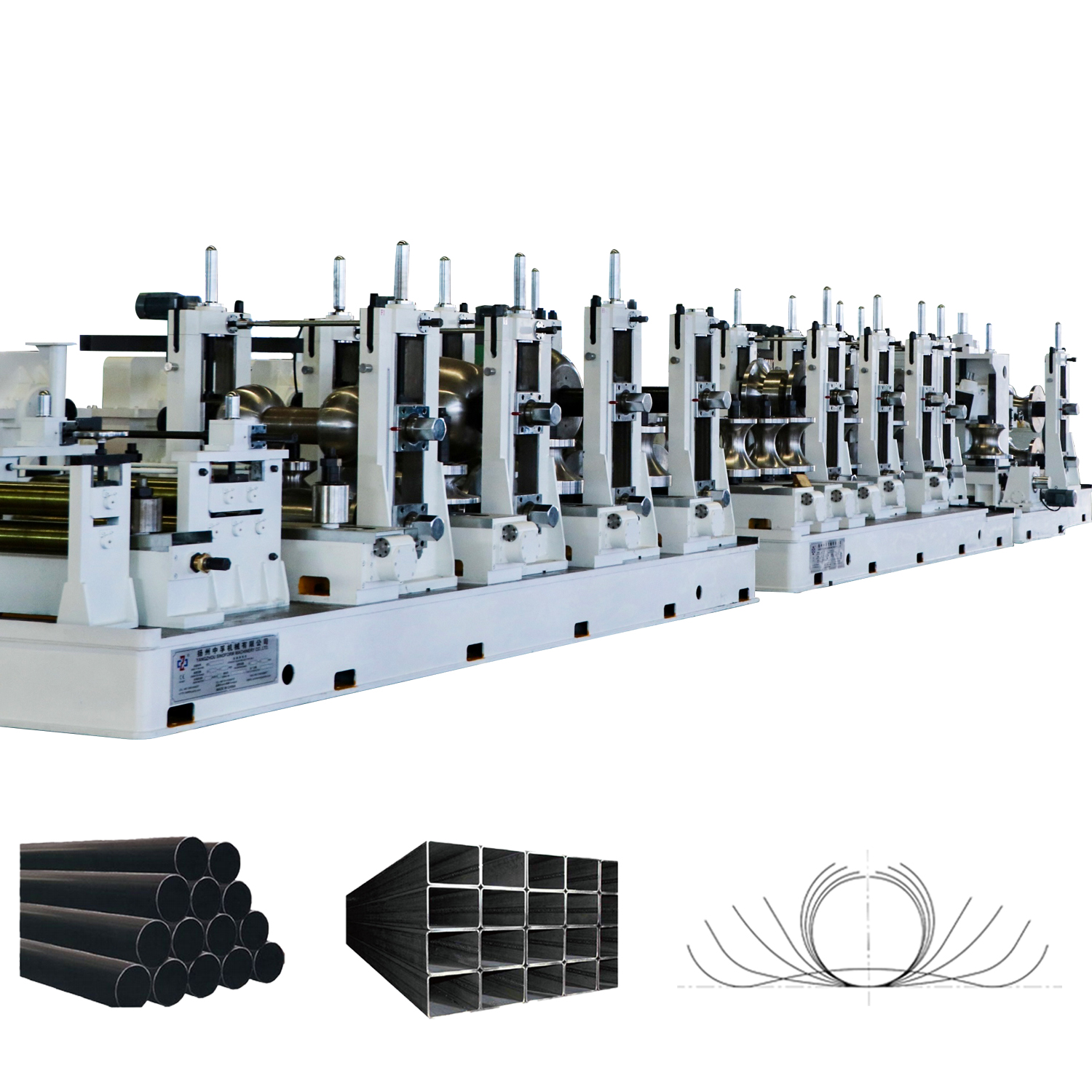

Zvárané oceľové rúry sa vyrábajú valcovaním plochého oceľového plechu alebo zvitku do valcového tvaru a spájaním okrajov pozdĺž švu, vďaka čomu je výroba rýchlejšia a lacnejšia ako bezšvíková metóda.

1. Odvíjanie a sploštenie: Zvitok plochého oceľového pásu sa vedie cez valce, ktoré ho pred tvarovaním sploštia a narovnajú.
2. Formovanie: Plochá oceľ prechádza sériou tvarovacích valcov, ktoré ju postupne zvlňujú do tvaru valcovej rúrky.
3. Zváranie švu: Dva okraje valcovanej ocele sú zlisované a tavené, najčastejšie pomocou vysokofrekvenčného elektrického odporového zvárania (ERW), ktoré prechádza elektrickým prúdom cez šev, aby vytvorilo teplo a spojilo okraje bez pridania prídavného kovu.
4. Zastrihávanie švov: Prebytočný zvarový materiál, známy ako záblesk, je orezaný z vnútornej aj vonkajšej strany švu, aby sa vytvoril hladký povrch.
5. Veľkosť a rezanie: Potrubie je dimenzované na svoj konečný priemer a narezané na štandardné dĺžky, potom sa kontroluje kvalita zvaru.

Ako sa vyrábajú plastové rúry (PVC a HDPE).

Plastové rúrky, ako je PVC a HDPE, sa vyrábajú procesom vytláčania, pri ktorom sa surová plastová živica roztaví a nepretržite sa pretláča cez kruhovú matricu, aby sa vytvoril tvar dutej rúrky.

• Príprava živice: Plastové živicové pelety spolu so stabilizátormi a prísadami sa zmiešajú v presných pomeroch predtým, ako sa privedú do násypky extrudéra.
• Tavenie a extrúzia: Rotujúca skrutka vo vyhrievanom valci roztaví živicu a tlačí ju dopredu cez kruhovú matricu, čím sa vytvorí súvislá dutá trubica. Teploty extrúzie pre PVC sa zvyčajne pohybujú od 180 až 210 stupňov Celzia (356 až 410 stupňov Fahrenheita) , podľa výrobných smerníc inštitútu Plastics Pipe Institute.
• Veľkosť a chladenie: Stále mäkká rúrka prechádza cez vákuovú dimenzovaciu nádrž, ktorá ju vytvaruje na správny priemer, po ktorej nasleduje vodný chladiaci kúpeľ, ktorý plast stuhne.
• Rezanie a rezanie: Ochladená rúrka je narezaná na dĺžku a jeden koniec je často zahrievaný a rozšírený, aby sa vytvorilo hrdlo v tvare zvona pre ľahké spoje.

Ako sa vyrábajú medené rúry

Medené rúry sa vyrábajú zahrievaním rafinovanej medi do roztaveného stavu, jej odlievaním do dutého valcového bloku a následným ťahaním cez postupne menšie lisovnice, aby sa dosiahla konečná hrúbka a priemer steny.

1. Casting: Roztavená meď sa odlieva do tvaru dutej rúrky nazývanej predvalok pomocou rotujúceho odlievacieho kolesa alebo metódy vertikálneho odlievania.
2. Vytláčanie za tepla: Predvalok sa zahreje a pretlačí vytláčacím lisom, aby sa zmenšil jeho priemer a vytvorila sa dlhšia, tenšia rúrka.
3. Kreslenie za studena: Rúrka sa ťahá cez sériu lisovníc pri izbovej teplote, aby sa ďalej zmenšil priemer a hrúbka steny a zároveň sa zväčšila dĺžka, proces sa niekoľkokrát opakuje, aby sa dosiahli konečné špecifikácie.
4. Žíhanie: Medzi ťahmi sa meď zahrieva a pomaly ochladzuje, aby sa uvoľnilo vnútorné napätie a obnovila sa pružnosť, pretože opakované ťahanie za studena robí kov krehkým.
5. Rezanie a navíjanie: Pevné medené rúrky sú narezané na štandardné rovné dĺžky, zatiaľ čo flexibilné medené rúrky sú navinuté do zvitkov.

Porovnanie metód výroby rúr

Nižšie uvedená tabuľka porovnáva štyri hlavné metódy výroby rúr podľa surovín, primárneho procesu a typickej aplikácie na základe výrobných noriem publikovaných American Petroleum Institute a Plastics Pipe Institute.

Popis: Porovnanie surovín, výrobných procesov a bežných aplikácií naprieč štyrmi hlavnými typmi rúr na základe noriem American Petroleum Institute a Plastics Pipe Institute.

Bezšvíkové vs. zvárané rúry: Ktoré majú lepší výkon?

Bezšvíkové rúry vo všeobecnosti fungujú lepšie pri vysokom tlaku a extrémnych teplotách, zatiaľ čo zvárané rúry sú cenovo výhodnejšie pre všeobecné použitie a použitie pri nízkom tlaku. Nižšie uvedené porovnanie načrtáva praktické rozdiely, ktoré kupujúci a inžinieri zvažujú.

Popis: Porovnanie výkonu a nákladov medzi bezšvíkovými a zváranými oceľovými rúrami na základe špecifikácií API 5L (2022).

Kontrola kvality vo výrobe rúr

Kontrola kvality pri výrobe rúr sa opiera o nedeštruktívne testovacie metódy, ktoré kontrolujú praskliny, variácie hrúbky steny a chyby zvarov predtým, ako rúry opustia továreň. Nasledujúce metódy sú štandardné v celom odvetví:

• Ultrazvukové vyšetrenie: Vysokofrekvenčné zvukové vlny prechádzajú cez stenu potrubia na detekciu vnútorných trhlín alebo dutín, ktoré nie sú zvonku viditeľné.
• Hydrostatické testovanie: Rúrka je naplnená vodou a natlakovaná nad jej menovitý pracovný tlak, aby sa potvrdilo, že netečie alebo nezlyhá pod tlakom.
• Testovanie vírivých prúdov: Elektromagnetické pole sa používa na detekciu povrchových a blízkopovrchových defektov, ktoré sa bežne používajú pri kontrole zvarov.
• Rozmerová kontrola: Vonkajší priemer, hrúbka steny a dĺžka sa merajú voči špecifikáciám tolerancie pomocou laserových alebo mechanických meradiel.

Často kladené otázky o tom, ako sa vyrábajú rúry

Aký je najsilnejší typ procesu výroby rúr?

Bezšvíkové potrubie sa vo všeobecnosti považuje za najsilnejší výrobný proces, pretože nemá zvarový šev, čo odstraňuje najbežnejší bod štrukturálnych slabín. To je dôvod, prečo sú bezšvíkové rúry štandardnou voľbou pre vysokotlakovú prepravu ropy, plynu a pary.

Prečo sa plastové rúry vyrábajú extrúziou namiesto odlievania?

Plastové rúry sa vyrábajú extrúziou, pretože tento proces umožňuje nepretržitú, neprerušovanú výrobu dlhých dĺžok s konzistentným priemerom, čo je oveľa efektívnejšie ako odlievanie jednotlivých častí. Extrúzia tiež umožňuje výrobcom presne kontrolovať hrúbku steny po celej dĺžke potrubia.

Ako dlho trvá výroba oceľovej rúry?

Jednotnú zváranú oceľovú rúru je možné tvarovať, zvárať a rezať v priebehu niekoľkých minút na kontinuálnej výrobnej linke, zatiaľ čo výroba bezšvíkových rúr trvá dlhšie v dôsledku viacerých fáz ohrevu, prepichovania a valcovania. Plná výrobná rýchlosť závisí od priemeru rúry, hrúbky steny a konkrétneho použitého mlynského zariadenia.

Recyklujú sa rúry počas výroby?

Výroba oceľových a medených rúr bežne zahŕňa recyklovaný kovový šrot do surového predvalku a Americký inštitút železa a ocele uvádza, že oceliarsky priemysel v USA používa v priemere viac ako 70 percent recyklovaného obsahu v celej výrobe ocele. Výrobcovia plastových rúrok tiež čoraz častejšie používajú postindustriálnu recyklovanú živicu ako súčasť ich zmesi surovín.

Záver

Porozumenie ako sa vyrábajú rúry pozostáva zo štyroch základných výrobných ciest: bezšvíkové oceľové rúry tvarované prepichovaním a valcovaním, zvárané oceľové rúry tvarované a tavené pozdĺž švu, plastové rúry vytláčané z roztavenej živice a medené rúry odlievané a ťahané za studena na konečnú veľkosť. Každá metóda sa vyberá na základe požiadaviek na tlak, trvanlivosť a náklady na konečnú aplikáciu potrubia a prísne testovacie metódy, ako je ultrazvuková a hydrostatická kontrola, zaisťujú, že každá rúra spĺňa bezpečnostné normy predtým, ako sa dostane na pole.
